Funktion und Anwendungsbereiche:
Der elektronische Wasserpegelschalter WPS 5000 eignet sich zur automatischen Pegel
überwachung von leitenden Flüssigkeiten in Behältern, Brunnen, Wassertanks u. ä . (wie
z. B. Regen-, Leitungs-, Frisch-, Ab-, Kühl- und Heizungswasser, bei Rückstauwasser
z. B. durch verstopfte Abflussrohre, bei Überflutung durch Leitungsbruch usw.).
Für Speicher aus Beton, Kunststoff oder Metall. Das Gerät kann als Nachfüll- oder Ent-
leergerät konfiguriert werden. Dabei wird der Flüssigkeitspegel automatisch zwischen
zwei Pegeln (Min. und Max) durch entsprechende Zeiteintelllung gehalten. Beim Eindringen
von Wasser oder bei Erreichen des vorher definierten Pegelstands spricht das Relais des
WPS 5000 (wahlweise mit digitaler Verzögerungseinstellung) an und schaltet über die ein-
gebaute Steckdose einen angeschlossenen 230VAC Verbraucher.
Vorteile:
- Ein-/Ausschaltverzögerung einstellbar: 1…9.999 Sek. (ca. 2,8 Std.)
- Frei wählbarer Schaltpunkt
- Relais als Öffner/Schließer konfigurierbar
- Fernmessung bis 30m über eine 2-adrige Leitung mit Sensor (im Liefer-
umfang enthalten) möglich
- Eingang für Wassersensor o. Schwimmerschalter (Parallelschaltung möglich)
- Sensoreingang: zweipolige Schraubklemme (Steckbar).
- Keine Netzspannung am Sensor
- Einfache und schnelle Montage
- Bedienungs- und überwachungsfreier Betrieb
- Abm. (L x B x H): 160 x 80 x 60 mm
Lieferumfang:
Steuergerät mit ausführlicher Montage- und Bedienungsanleitung
Lieferumfang: 1 Sensor mit 30m Kabel (2 adrig)
Downloads:
Prospekt
Bedienungsanleitung
hochauflösendes Foto
Der elektronische Wasserpegelschalter WPS 5000 eignet sich zur automatischen Pegel
überwachung von leitenden Flüssigkeiten in Behältern, Brunnen, Wassertanks u. ä . (wie
z. B. Regen-, Leitungs-, Frisch-, Ab-, Kühl- und Heizungswasser, bei Rückstauwasser
z. B. durch verstopfte Abflussrohre, bei Überflutung durch Leitungsbruch usw.).
Für Speicher aus Beton, Kunststoff oder Metall. Das Gerät kann als Nachfüll- oder Ent-
leergerät konfiguriert werden. Dabei wird der Flüssigkeitspegel automatisch zwischen
zwei Pegeln (Min. und Max) durch entsprechende Zeiteintelllung gehalten. Beim Eindringen
von Wasser oder bei Erreichen des vorher definierten Pegelstands spricht das Relais des
WPS 5000 (wahlweise mit digitaler Verzögerungseinstellung) an und schaltet über die ein-
gebaute Steckdose einen angeschlossenen 230VAC Verbraucher.
Vorteile:
- Ein-/Ausschaltverzögerung einstellbar: 1…9.999 Sek. (ca. 2,8 Std.)
- Frei wählbarer Schaltpunkt
- Relais als Öffner/Schließer konfigurierbar
- Fernmessung bis 30m über eine 2-adrige Leitung mit Sensor (im Liefer-
umfang enthalten) möglich
- Eingang für Wassersensor o. Schwimmerschalter (Parallelschaltung möglich)
- Sensoreingang: zweipolige Schraubklemme (Steckbar).
- Keine Netzspannung am Sensor
- Einfache und schnelle Montage
- Bedienungs- und überwachungsfreier Betrieb
- Abm. (L x B x H): 160 x 80 x 60 mm
Lieferumfang:
Steuergerät mit ausführlicher Montage- und Bedienungsanleitung
Lieferumfang: 1 Sensor mit 30m Kabel (2 adrig)
Downloads:
Prospekt
Bedienungsanleitung
hochauflösendes Foto

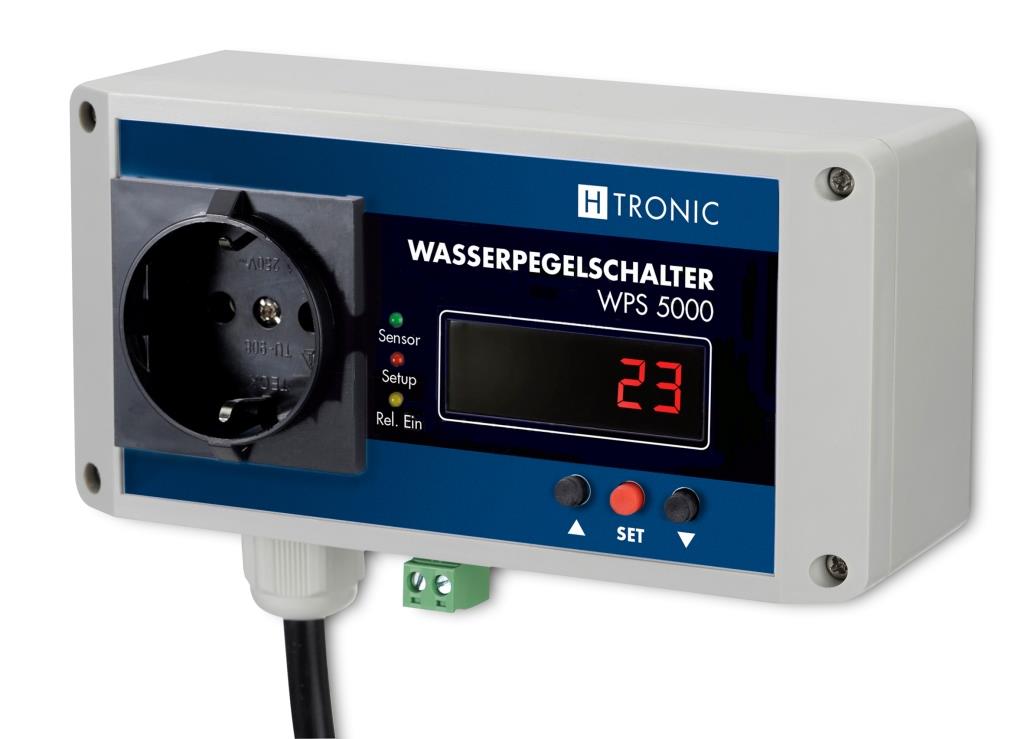

Wasserpegelschalter WPS 5000
H-Tronic - I m m e r n e u e I d e e n
Kontakt und Impressum:
H-Tronic GmbH, Dienhof 11, 92242 Hirschau
Tel. und Fax: +49 (0) 9622/70 20-0 / -20
news@h-tronic.de
www.h-tronic.de
H-Tronic GmbH, Dienhof 11, 92242 Hirschau
Tel. und Fax: +49 (0) 9622/70 20-0 / -20
news@h-tronic.de
www.h-tronic.de
Gerne erwarten wir Ihre Anfrage, um Ihnen ein kundenspezifisches Angebot zu unterbreiten!
Hirschau, im Juni 2016
.
Art.- Nr. 1114500 empf. VK 69,95 EUR inkl. MWST
Technische Daten:
- Betriebsspannung: 230 V/50 Hz
- Ausgangsspannung (über Steckdose): 230 V/50 Hz
- Leistungsaufnahme: max. 3,5 W
- Schaltleistung: max. 2500 W
- Auslöseempfindlichkeit einstellbar: 10...200 kOhm
- Sensoreingang: zweipolige Schraubklemme steckbar
- Schutzklasse: IP 20
- Funktionsbereich: -15°C…+40°C
- Betriebsspannung: 230 V/50 Hz
- Ausgangsspannung (über Steckdose): 230 V/50 Hz
- Leistungsaufnahme: max. 3,5 W
- Schaltleistung: max. 2500 W
- Auslöseempfindlichkeit einstellbar: 10...200 kOhm
- Sensoreingang: zweipolige Schraubklemme steckbar
- Schutzklasse: IP 20
- Funktionsbereich: -15°C…+40°C
Als Nachfüll- oder Entleergerät konfigurierbar
