TS 2125 2-Kanal Temperaturschalter
H-Tronic - I m m e r n e u e I d e e n
Kontakt und Impressum:
H-Tronic GmbH, Dienhof 11, 92242 Hirschau
Tel. und Fax: +49 (0) 9622/70 20-0 / -20
news@h-tronic.de
www.h-tronic.de
H-Tronic GmbH, Dienhof 11, 92242 Hirschau
Tel. und Fax: +49 (0) 9622/70 20-0 / -20
news@h-tronic.de
www.h-tronic.de
Gerne erwarten wir Ihre Anfrage, um Ihnen ein kundenspezifisches Angebot zu unterbreiten!
Übrigens: Dieses Produkt ist ab KW 47 verfügbar!
Übrigens: Dieses Produkt ist ab KW 47 verfügbar!
Hirschau, im Januar 2013
.
Features:
Leistungsfähig, übersichtlich
und vielseitig

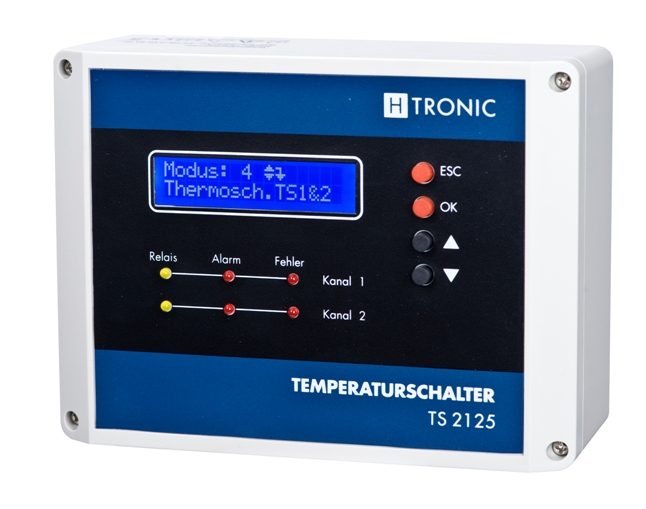

Der neue 2-Kanal Temperaturschalter TS 2125 mit 7 verschiedenen Funktionen eignet sich hervorragend für alle Einsatzbereiche,
bei denen eine Temperaturregelung im Heizoder Kühlbetrieb erforderlich ist. Ein blaues zweizeiliges LC-Display zeigt die Ein- und
Ausschalttemperatur, die aktuelle Temperatur, die Einstellparameter und den Min./Max.- Wert an. Das Gerät ist nicht nur übersichtlich
und einfach in der Handhabung, sondern auch sicher in der Anwendung, denn Fühlerkurzschluss und Fühlerunterbrechung werden sofort
erkannt. Der Thermoschalter kann eigenständig eingesetzt werden, aber auch als Ersatz für defekte mechanische Thermostate oder für Digitalthermometer dienen. Zusätzlich verfügt das Gerät über eine separate Min./Max-Alarm-Einstellung. Befindet sich die Temperatur
außerhalb des eingestellten Fensters, kann nach einer einstellbaren Verzögerungszeit von 0 bis 8 Stunden je Kanal ein Relais z. B. für eine Alarmmeldung geschaltet werden. Ein interner (abschaltbarer) Alarmpiepser gibt je nach Einstellung (Fühlerfehler) ein Warnsignal ab. Alle
Parameter sind frei einstellbar.
Ihre Vorteile
· Schalttemperatur von –55…+125,0 °C
in 1°C-Schritten einstellbar
· Hysterese frei einstellbar
· Fühlerüberwachung auf Kurzschluss und
Unterbrechung
· Relaiszustand bei Fühlerfehler einstellbar
· LED-Anzeigen für Relais ein, Fühlerfehler,
und Alarm
· Fernmessung bis 50 m möglich
· Inklusive 1 x externer Temperatursensor
TS 1 Metall mit Befestigungslasche mit
einer 2 m langen steckbaren Anschlussleitung,
die optional auf 50 m verlängert werden kann
Downloads:
Prospekt
Bedienungsanleitung
hochauflösendes Foto
Leistungsfähig, übersichtlich
und vielseitig
Der neue 2-Kanal Temperaturschalter TS 2125 mit 7 verschiedenen Funktionen eignet sich hervorragend für alle Einsatzbereiche,
bei denen eine Temperaturregelung im Heizoder Kühlbetrieb erforderlich ist. Ein blaues zweizeiliges LC-Display zeigt die Ein- und
Ausschalttemperatur, die aktuelle Temperatur, die Einstellparameter und den Min./Max.- Wert an. Das Gerät ist nicht nur übersichtlich
und einfach in der Handhabung, sondern auch sicher in der Anwendung, denn Fühlerkurzschluss und Fühlerunterbrechung werden sofort
erkannt. Der Thermoschalter kann eigenständig eingesetzt werden, aber auch als Ersatz für defekte mechanische Thermostate oder für Digitalthermometer dienen. Zusätzlich verfügt das Gerät über eine separate Min./Max-Alarm-Einstellung. Befindet sich die Temperatur
außerhalb des eingestellten Fensters, kann nach einer einstellbaren Verzögerungszeit von 0 bis 8 Stunden je Kanal ein Relais z. B. für eine Alarmmeldung geschaltet werden. Ein interner (abschaltbarer) Alarmpiepser gibt je nach Einstellung (Fühlerfehler) ein Warnsignal ab. Alle
Parameter sind frei einstellbar.
Ihre Vorteile
· Schalttemperatur von –55…+125,0 °C
in 1°C-Schritten einstellbar
· Hysterese frei einstellbar
· Fühlerüberwachung auf Kurzschluss und
Unterbrechung
· Relaiszustand bei Fühlerfehler einstellbar
· LED-Anzeigen für Relais ein, Fühlerfehler,
und Alarm
· Fernmessung bis 50 m möglich
· Inklusive 1 x externer Temperatursensor
TS 1 Metall mit Befestigungslasche mit
einer 2 m langen steckbaren Anschlussleitung,
die optional auf 50 m verlängert werden kann
Downloads:
Prospekt
Bedienungsanleitung
hochauflösendes Foto
Art.- Nr. 1114450 empf. VK 99,95 EUR inkl. MWST
Technische Daten
· Betriebsspannung: 100 – 230V/AC
· Leistungsaufnahme: ca. 3 VA
· Ausgang: 4 potentialfreie Relais,
max. 3 kW
· Messbereich: –55…+125,0 °C
· Genauigkeit im Bereich:
55°C...–10°C: +/–2°C
10°C...+ 85°C: +/– 0,5°C
+85°C...+ 125°C: +/–2°C
· Auflösung: 0,1 °C
· Min. Max.-Anzeige
· Schutzart: IP 20
· Abmessungen H/B/T (mm): 160/120/60
· Betriebsspannung: 100 – 230V/AC
· Leistungsaufnahme: ca. 3 VA
· Ausgang: 4 potentialfreie Relais,
max. 3 kW
· Messbereich: –55…+125,0 °C
· Genauigkeit im Bereich:
55°C...–10°C: +/–2°C
10°C...+ 85°C: +/– 0,5°C
+85°C...+ 125°C: +/–2°C
· Auflösung: 0,1 °C
· Min. Max.-Anzeige
· Schutzart: IP 20
· Abmessungen H/B/T (mm): 160/120/60
Betriebsarten
Funktion 1: Thermometer für Kan. 1
Funktion 2:* Thermometer für Kan. 1 und 2
Funktion 3: Thermoschalter für Kan. 1
(mit Alarmfunktion)
Funktion 4:* Thermoschalter für Kan. 1
und Kan. 2 (mit Alarmfunktion)
Funktion 5:* Temperatur-Differenzregler
(mit Alarmfunktion)
Funktion 6:* Zirkulationspumpen-Steuerung
(Zirkulationskontrolle)
Funktion 7: Handbetrieb
* Für diese Funktionen wird ein zusätzlicher
Temperatursensor benötigt
Funktion 1: Thermometer für Kan. 1
Funktion 2:* Thermometer für Kan. 1 und 2
Funktion 3: Thermoschalter für Kan. 1
(mit Alarmfunktion)
Funktion 4:* Thermoschalter für Kan. 1
und Kan. 2 (mit Alarmfunktion)
Funktion 5:* Temperatur-Differenzregler
(mit Alarmfunktion)
Funktion 6:* Zirkulationspumpen-Steuerung
(Zirkulationskontrolle)
Funktion 7: Handbetrieb
* Für diese Funktionen wird ein zusätzlicher
Temperatursensor benötigt
Optionale Temperatursensoren:
*weden für Funktion 2, 4, 5 und 6 benötigt (siehe oben Rechts)
*weden für Funktion 2, 4, 5 und 6 benötigt (siehe oben Rechts)
.jpg)
TS 1, Metallsensor - Art.-Nr. 1114435 empf. VK 14,95 EUR
TS 2, Kunststoffsensor - Art.-Nr. 1114440 empf. VK 14,95 EUR
HEIZEN ODER KÜHLEN, TEMPERATUREN ÜBERWACHEN, UMWÄLZPUMPEN STEUERN
